びびりピタV

※製品の仕様は、予告なく変更あるいは製造を中止する場合があります。

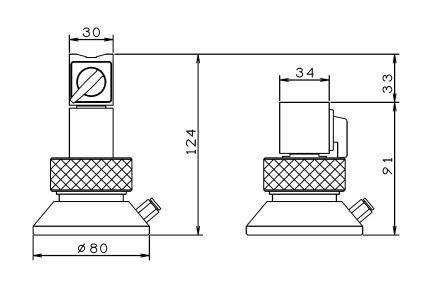

BPV-100

特許取得済み

びびりピタV
  • 真空チャック側はワークに、マグネット側をテーブルにそれぞれ吸着させることによりマシニングセンタなどで機械加工中の薄物ワークの振動を防止できます。
  • 真空によるワーク吸着により、ステンレスやアルミ二ウムなど素材を選ばない吸着が可能です。
  • 本体とマグネットの連結部に球面軸受を採用することにより、多少の吸着面の傾きでもしっかり吸着できます
  • マグネットにはOn-Off切替えスイッチがある為、びびりピタの位置決めが容易に行えます。
  • びびりピタＶには、別途、真空発生チャンバが必要です。

ボディ材質　　アルミ

吸着力　　真空側　300N（30kgf）※真空圧力-93kPa

On-Off切り替えマグネット側　300N（30kgf）

重量　　628g

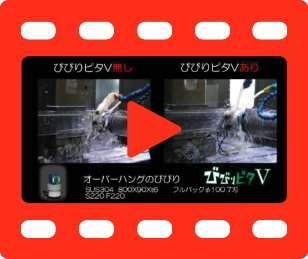

びびりピタVを使用したテストカットの動画です。
音量に注意してください。
