びびりピタ100

※製品の仕様は、予告なく変更あるいは製造を中止する場合があります。

BP-100

特許取得済み

びびりピタ
  • 両端部にあるマグネットをワーク側とテーブル側にそれぞれ吸着させることにより、マシニングセンタなどで機械加工中の薄物ワークの振動を防止できます。
  • 本体の長さ調節部にピストン式を採用することでワークのひずみを吸収し、ピストン内部のスプリングによりナットを緩めるだけで、スピーディーかつ容易に長さ調節ができます。
  • 強力永久磁石を使用しているので、コンパクトでも強力です。
  • 本体とマグネットの連結部に球面軸受を採用することにより、多少の吸着面の傾きでもしっかり吸着できます。
  • 移動用リフターとON-OFF切替えマグネットを採用する事で、不要な吸着が軽減され位置決めが容易に行えます。

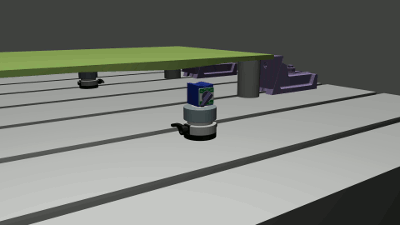

びびりピタ使用時のイメージ

びびりピタの動作イメージ

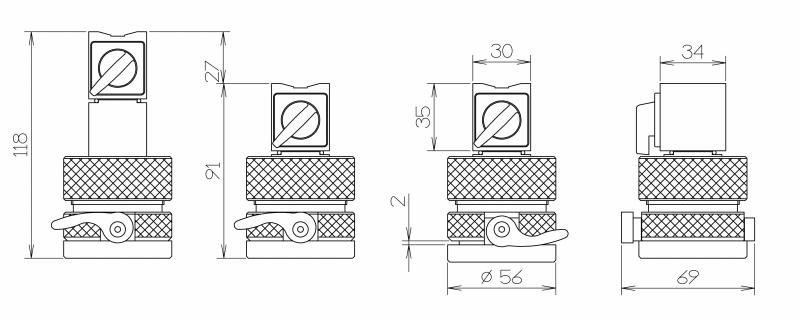

BP-100 寸法図

ボディ材質　　アルミ　　S45C
吸着力 永久磁石側270N（27kgf）On-Off切替え側300N（30kgf）
重量　 663g

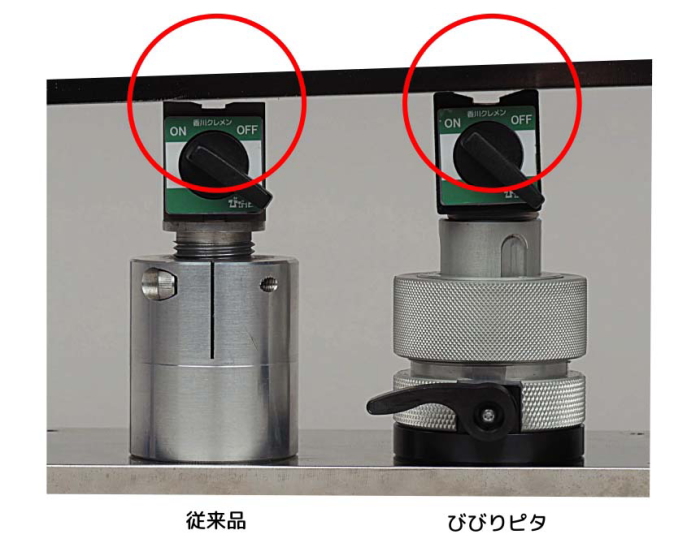

球面軸受の効果

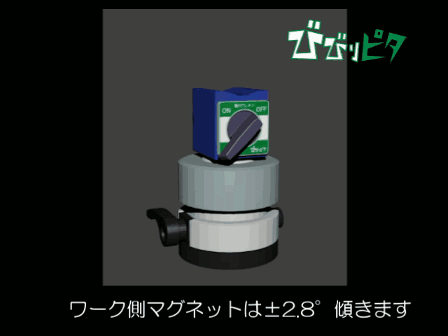

びびりピタとびびりピタVはマグネットと本体の連結部がフレキシブルに可動します。これによってワークもしくはイケール等が斜めになっている場合でも面で吸着することができます。



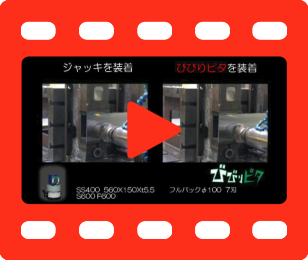

びびりピタを使用したテストカットの動画です。
音量に注意してください。
